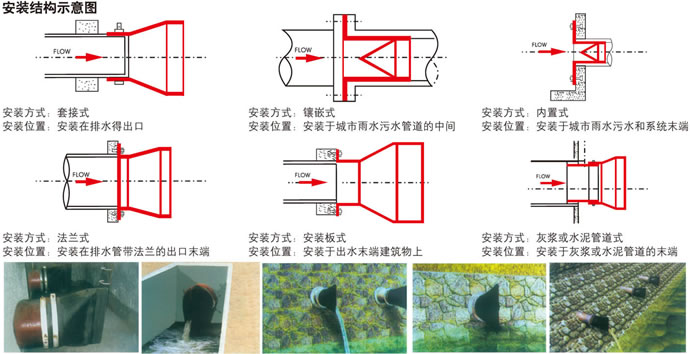

橡膠排污止回閥安裝結構形式

1.套接式橡膠排污止回閥 XF-T安裝在排水管的出口
2.法蘭式橡膠排污止回閥 XF-F安裝在排水管帶法蘭的出口末端
3.安裝板式橡膠排污止回閥 XF-F安裝于出水口末端構筑物上
4.內置式橡膠排污止回閥 XF-F安裝于城市雨水污水和系統出口末端
5.灰漿或水泥管道式橡膠排污止回閥 XF-F 安裝于灰漿或水泥管道的末端
橡膠排污止回閥安裝使用說明
1.安裝前的準備
2.請核對工況于閥的型號、安裝方式、技術參數、技術要求（耐壓或北壓、耐溫、耐腐蝕條件）是否相符。
3.檢查閥的內外有無人為損壞，檢查閥內有無贓物等。
4.檢查安裝管道外表面或連接法蘭有無毛刺，有無變形，是否光滑平整。
5.安裝過程
6.套接式橡膠排污止回閥的安裝，應使閥的內徑與連接管道的外徑正確匹配；套入深度應符合相對應的要求；管道外表可涂加水工膠密封；卡箍卡口之間應適當加橡膠墊片，然后擰緊連接螺栓；若橡膠緩閉逆止閥采用輔助襯管，連接時，輔助襯管與預留管應密封焊牢，并適當增加強筋提高強度和剛性。
7.法蘭式橡膠排污止回閥安裝時，排水管的出口法蘭尺寸應與橡膠緩閉逆止閥的連接法蘭尺寸相對應；法蘭與法蘭之間應試具體情況，加裝密封墊，保證連接緊固后的絕對密封；還要注意不能碰壞橡膠緩閉逆止閥的法蘭唇邊。
8.其它方式安裝時，參照上述要求
9.當公稱直徑大于DN800時，由于閥體重量較大，加之工作時，閥體腹腔中有大量的水及水流沖擊，須增加一支承拉桿，通過閥體上的吊環，將閥體長期穩固的吊起。
10.注意事項
11.閥體在搬運、儲存、安裝中，要避免不規范操作。
12.如閥體長期保存，要防止明火。嚴禁疊放。
13.正常使用中，無需維護，但要防止尖硬物戳穿閥體。
14.工作部位不能有物體的擠壓，以免影響它的自然開啟和關閉。
訂貨須知
1.用戶要提供現場使用工況的情況說明及技術要求。
2.用戶要提供必要的技術參數，包括管道的公稱直徑、管道接口外徑、安裝型式及正向開啟壓力、反向逆止背壓的數值。
3.我方技術人員將根據用戶的要求，為用戶選型設計。
